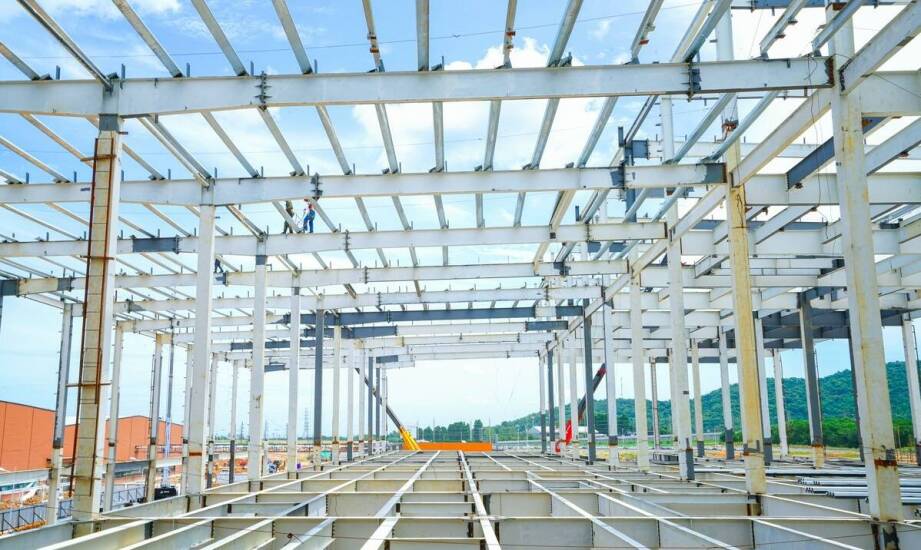

Dobór przekroju stalowego do obciążenia, rozpiętości i sposobu połączeń w konstrukcji

Błędem podczas wymiarowania konstrukcji stalowych jest zakładanie, że konkretny przekrój zachowa pierwotne parametry pracy przy zmianie układu statycznego. Zwiększenie rozpiętości przęsła zaledwie z czterech do sześciu metrów potrafi podnieść moment zginający ponaddwukrotnie. W takiej sytuacji dotychczasowy dwuteownik przestaje przenosić naprężenia i ulega nadmiernemu ugięciu. Równie silnie na rozkład sił wewnętrznych wpływa sam sposób podparcia. Zastąpienie węzłów sztywnych przegubowymi całkowicie zmienia zachowanie elementu, obniża jego sztywność i najczęściej wymusza głęboką korektę założeń projektowych.

Geometria i parametry kształtowników determinujące nośność

Wysokość przekroju bezpośrednio warunkuje moment bezwładności względem osi głównej. To ten parametr odpowiada za odporność elementu na zginanie w płaszczyźnie pionowej. Dwuteowniki typu IPE lub HEA budują sztywność konstrukcji właśnie poprzez odpowiednią wysokość, co nie pociąga za sobą drastycznego przyrostu masy. Grubość środnika oraz stopek zabezpiecza profil przed siłami ścinającymi i utratą stateczności miejscowej. Z kolei masa liniowa wynika wprost z pola powierzchni przekroju poprzecznego. Rzetelna optymalizacja inżynierska polega na minimalizowaniu ciężaru układu przy zachowaniu pełnej nośności dla wybranej klasy stali.

W analizie asymetrycznych kształtów warto zestawić ze sobą klasyczne ceowniki. Modele UPN charakteryzują się zbieżnymi stopkami o nachyleniu wewnętrznym wynoszącym osiem procent. Ich zaokrąglone krawędzie i masywniejsze ścianki sprawiają, że elementy UPN znacznie lepiej znoszą skręcanie oraz obciążenia niesymetryczne. Z tego powodu trafiają najczęściej do ram podsuwnicowych i mocno obciążonych rygli. Alternatywą są ceowniki UPE z równoległymi stopkami i poszerzonymi kołnierzami. Wyróżniają się mniejszą masą, pozwalając zaoszczędzić kilkanaście procent materiału przy utrzymaniu zbliżonych parametrów wytrzymałościowych dla zginania wokół osi głównej. Wybór między nimi zależy więc ściśle od wektora przyłożonych sił.

Zachowanie profili otwartych i zamkniętych w przęśle

Geometria dzieli kształtowniki na dwie odrębne grupy pod względem podatności na siły skręcające. Otwarte Profile stalowe, do których należą kątowniki czy ceowniki, gwarantują swobodny dostęp do wszystkich płaszczyzn. Zdecydowanie przyspiesza to spawanie, wiercenie otworów oraz montaż węzłów na budowie. Ich fizyczna asymetria sprawia jednak, że przy obciążeniach poprzecznych i mimośrodowych łatwo ulegają deformacjom. Kiedy ryzyko skręcania rośnie, projektanci wprowadzają do ustroju nośnego rury kwadratowe lub prostokątne. Zamknięty obwód kształtownika wielokrotnie zwiększa sztywność torsyjną układu i zapewnia równomierną odporność na zginanie w obu kierunkach.

Na skuteczność wybranego rozwiązania wpływa nie tylko obrys profilu, ale również długość przęsła między podporami. Znaczna rozpiętość hali lub wiaty wymaga przekrojów o zdecydowanie wyższym momencie bezwładności. Przejście z dwuteownika IPE 200 na IPE 300 staje się technologiczną koniecznością przy wydłużeniu belki zaledwie o połowę. Zjawisko to można łagodzić poprzez gęstsze rozmieszczenie słupów. Ciągła belka wieloprzęsłowa drastycznie redukuje maksymalny moment zginający, dlatego zadowala się smuklejszym przekrojem niż układ jednoprzęsłowy o identycznej długości całkowitej. Ponadto obciążenia dynamiczne generowane przez urządzenia transportowe narzucają surowe rygory, zmuszając do stosowania grubościennych serii HEM.

Wpływ tolerancji wymiarowych i logistyki na montaż

Ostateczna decyzja projektowa uwzględnia ograniczenia normatywne oraz fizyczne możliwości produkcyjne hut. Dokumentacje takie jak EN 10365 czy EN 10034 precyzyjnie określają wymiary geometryczne oraz dopuszczalne odchyłki hutnicze. Zgodnie z tymi wytycznymi tolerancja prostości nie powinna przekraczać jednej tysięcznej długości elementu, a skośność stopek maksymalnie dwóch procent wysokości profilu. Surowe przestrzeganie tych obostrzeń ułatwia rzemieślnikom poprawne spasowanie węzłów na placu montażowym bez konieczności siłowego naciągania materiału.

Weryfikacja parametrów odbywa się poprzez tabele katalogowe producentów. Dystrybutorzy zaopatrujący rynek budowlany, w tym hurtownia Hastal z Sosnowca współpracująca bezpośrednio z hutami, dostarczają asortyment zgodny z wymogami europejskich certyfikatów. Przedsiębiorstwo uzupełnia dystrybucję o usługowe cięcie wsadu na określony wymiar. Odpowiednie przygotowanie materiału bazowego minimalizuje ilość poprodukcyjnych odpadów i odciąża warsztaty zajmujące się prefabrykacją. Zabezpiecza to również wykonawcę przed nieprzewidzianymi kosztami po stronie logistyki transportowej.

Prawidłowe dopasowanie przekroju do specyfiki obiektu opiera się na ścisłym zbilansowaniu działających sił, schematu statycznego oraz uwarunkowań wykonawczych. Zestawienie obciążenia z odległością między podporami wprost determinuje wybór między lekkim ceownikiem a ciężką formą zamkniętą. Oparcie obliczeń na wytycznych Eurokodu chroni konstrukcję przed zniszczeniem bez uciekania się do przewymiarowania i strat surowca.
