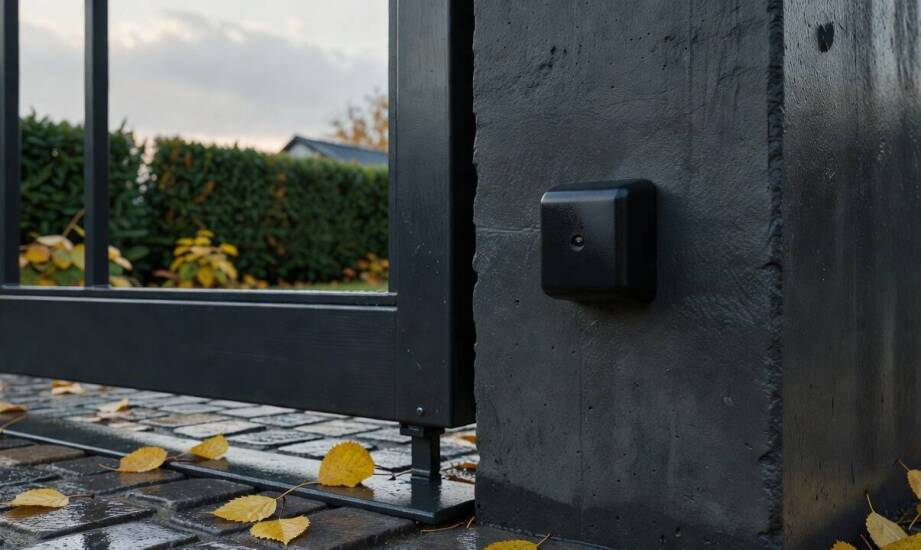

Fotokomórki przy bramie wjazdowej — kiedy poprawny montaż chroni, a kiedy blokuje ruch

Brama wjazdowa nagle zatrzymuje się w połowie cyklu, choć na podjeździe nie widać żadnej fizycznej przeszkody. Kierowca naciska przycisk na pilocie ponownie, a mechanizm uparcie powtarza ten sam błąd i odmawia zamknięcia skrzydeł. Taka sytuacja bywa szczególnie irytująca podczas porannego wyjazdu do pracy, gdy liczy się każda minuta. Przyczyną problemu rzadko jest poważna awaria samego silnika czy centrali sterującej. Najczęściej winę ponosi bariera podczerwieni, której wiązka optyczna została zaburzona przez minimalne przekoszenie lub zabrudzenie soczewki. Zrozumienie sposobu działania tych niewielkich elementów pozwala szybko zidentyfikować usterkę i przywrócić płynny ruch na posesji.

Jak działa linia optyczna w automatyce bramowej?

Bariery optyczne pełnią funkcję głównego systemu bezpieczeństwa w każdej zautomatyzowanej instalacji. Układ składa się z nadajnika emitującego ciągłą, niewidzialną wiązkę podczerwieni oraz odbiornika, który nieustannie ją analizuje. Przerwanie tej linii świetlnej powoduje natychmiastowe zatrzymanie lub całkowite cofnięcie ruchu bramy, chroniąc przebywające w zasięgu pojazdy i pieszych przed zgnieceniem. Skuteczność zabezpieczenia zależy od precyzyjnego utrzymania toru między dwoma elementami. Nawet drobne odchylenie kątowe o kilka stopni sprawia, że sygnał omija odbiornik, co płyta główna napędu interpretuje jako realne zagrożenie.

Konstrukcja konkretnego wjazdu bezpośrednio determinuje liczbę potrzebnych punktów pomiarowych. W przypadku typowych skrzydeł przesuwnych wystarczy zazwyczaj jedna para urządzeń zamontowana dokładnie w świetle wjazdu. Bramy dwuskrzydłowe wymagają często zastosowania dwóch oddzielnych linii detekcji. Taki wielopunktowy układ pozwala skutecznie zabezpieczyć zarówno strefę samego wjazdu, jak i szeroki obszar otwierania skrzydeł na posesję. Norma PN-EN 12445 precyzuje wymagania dotyczące funkcjonowania układów ochronnych i określa dopuszczalne siły zgniatania. Instalatorzy muszą rzetelnie dostosować parametry pracy silnika, aby mechanizm reagował z odpowiednią szybkością na każdy impuls z czujnika.

Wybór miejsca montażu i przyczyny fałszywych zatrzymań

Wysokość umieszczenia plastikowych obudów na stalowych lub murowanych słupkach decyduje o skuteczności całego systemu. Zazwyczaj elementy ochronne instaluje się na wysokości od 40 do 60 centymetrów nad poziomem gruntu. Taki zakres wysokości gwarantuje bezbłędne rozpoznanie karoserii standardowego samochodu, ale chroni też niższe obiekty, na przykład rowery czy wózki. Wąskie podjazdy wymuszają umieszczenie urządzeń naprzeciwko siebie, bez żadnych przesunięć w osi pionowej i poziomej. Dobierając i instalując fotokomórki w Piasecznie oraz okolicznych miejscowościach, technicy uwzględniają lokalną rzeźbę terenu i spadki poziomu kostki brukowej.

Utrata komunikacji między nadajnikiem a odbiornikiem wynika najczęściej z prozaicznych czynników zewnętrznych. Zabrudzenie soczewki błotem, kurzem lub mokrymi liśćmi całkowicie blokuje promieniowanie podczerwone. Zmienne warunki pogodowe również wpływają na stabilność sygnału. Promienie słoneczne padające prosto na odbiornik pod bardzo niskim kątem potrafią chwilowo zdezorientować wrażliwy układ elektroniczny. Zimą silne odbicia promieniowania od warstwy śniegu wywołują fałszywe impulsy zatrzymujące silnik. Trwałe usterki wynikają natomiast z naciągnięcia przewodów zasilających wewnątrz słupka, co skutkuje niestabilnym napięciem i losowymi awariami.

Znaczenie toru detekcji dla ciągłości pracy systemu

Wjazdy o intensywnym natężeniu ruchu wymagają bardziej rozbudowanej infrastruktury zabezpieczającej. Podstawowa bariera optyczna bywa w takich miejscach łączona z czułymi listwami krawędziowymi oraz zaawansowanymi enkoderami wbudowanymi prosto w napęd. Taka konfiguracja gwarantuje, że stalowe skrzydło zatrzyma się w ułamku sekundy po natrafieniu na jakikolwiek fizyczny opór. Długotrwała bezawaryjność zależy jednak od rzetelnej konserwacji głównego toru optycznego. Zwykłe przetarcie obudowy miękką ściereczką i obcięcie gałęzi wokół słupków zajmuje ledwie chwilę, a skutecznie redukuje ryzyko zablokowania wjazdu.

Firma Krysta podczas prowadzonych prac serwisowych regularnie wykonuje testy weryfikujące ciągłość sygnału optycznego. Praktyczna symulacja pojawienia się przeszkody pomiędzy słupkami pozwala sprawdzić rzeczywisty czas reakcji centrali. Ostateczny poziom bezpieczeństwa domowej czy firmowej instalacji nie wynika z samego faktu zamontowania elektroniki. Tylko poprawnie zasilana i wolna od fizycznych przeszkód linia optyczna gwarantuje ochronę przed bolesną kolizją. Świadome dbanie o stan techniczny barier całkowicie eliminuje nieplanowane przestoje i znacząco wydłuża cykl życia całej automatyki.
