Jak przygotować projekt pod frezowanie płyt kompozytowych do szyldów i liter 3D

Wizualnie poprawny projekt szyldu lub litery 3D często ujawnia braki technologiczne dopiero na etapie obróbki maszynowej. Brak uwzględnienia specyfiki wrzeciona tnącego prowadzi do pękania ostrych narożników podczas przecinania materiałów kompozytowych. Niewłaściwie zaplanowane punkty mocowań skutkują z kolei późniejszą deformacją gotowego elementu pod wpływem silnego wiatru. Prawidłowe przejście od wizji graficznej do fizycznego nośnika zewnętrznego wymaga znajomości tolerancji CNC oraz fizycznych właściwości wybranego tworzywa.

Dobór parametrów materiału do specyfikacji nośnika

Przeznaczenie projektowanego elementu determinuje grubość nośnika oraz orientację warstw kompozytu. Tworząc standardowe płaskie tablice reklamowe, najczęściej wykorzystuje się grubość 3 milimetrów, co zapewnia odpowiedni stosunek sztywności do masy własnej. Sytuacja zmienia się diametralnie w przypadku przestrzennych liter podświetlanych. Konieczność zachowania stabilności boków i frontu po wycięciu zmusza do zastosowania grubszych wariantów.

W naszej wrocławskiej pracowni ELPI obserwujemy, że rozbudowane pylony i duże konstrukcje wolnostojące wymagają jeszcze solidniejszej bazy. W takich sytuacjach obrabiamy płyty dibond o grubości 4 milimetrów lub większej. Materiał ten składa się z polietylenowego rdzenia o niskiej gęstości, który dwustronnie pokrywają aluminiowe okładziny o grubości 0,3 milimetra. Taka budowa doskonale przenosi obciążenia mechaniczne i zapobiega falowaniu rozległych powierzchni płaskich.

Układ warstw wpływa bezpośrednio na zaplanowanie kierunku pracy narzędzia tnącego. Frezowanie od strony licowej pozwala uzyskać wyjątkowo gładkie krawędzie, które pozostaną nienaruszone i estetyczne z punktu widzenia przechodnia. Z kolei nawiercanie od strony montażowej znacznie ułatwia precyzyjne przygotowanie otworów pod stelaż nośny bez ryzyka zarysowania widocznego frontu.

Techniczne wymagania dla pliku obróbczego CNC

Prawidłowo przygotowany plik produkcyjny to fundament eliminacji błędów na etapie wycinania mechanicznego. Maszyny sterowane numerycznie wymagają zamkniętych konturów wektorowych, zapisanych w skali 1:1 przy użyciu formatów takich jak DWG, DXF, AI lub EPS. Otwory pod kołki i śruby należy bezwzględnie umieścić na osobnej warstwie roboczej, precyzyjnie definiując ich średnicę oraz docelową głębokość wejścia wiertła. Odpowiednio rozrysowane mostki łączące zapobiegną przesuwaniu się detali pod koniec cięcia.

Projekt krzywych musi uwzględniać bezpieczne promienie gięcia i wycinania. Narożniki wewnętrzne muszą posiadać promień co najmniej równy promieniowi narzędzia tnącego, co w praktyce oznacza minimum 1,5 do 3 milimetrów. Pozostawienie idealnie ostrych kątów wewnętrznych w pliku graficznym grozi powstawaniem mikropęknięć zewnętrznej warstwy aluminium podczas przejścia frezu. Strefy montażowe wymagają również zostawienia technologicznego marginesu rzędu 10-15 milimetrów od krawędzi formy.

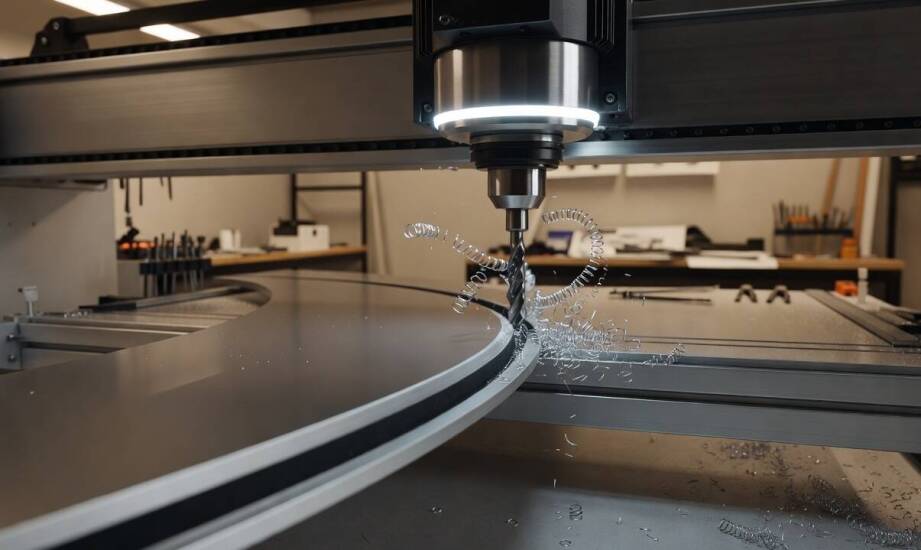

Parametry pracy wrzeciona maszyny decydują o ostatecznej ostrości krawędzi detalu. Przy obróbce tworzyw kompozytowych używa się frezów jednopiórowych o średnicy od 3 do 6 milimetrów. Utrzymanie prędkości dochodzącej do 24 000 obrotów na minutę skutecznie minimalizuje ryzyko rozwarstwiania się okładzin aluminiowych. Zastosowanie optymalnych ustawień posuwu drastycznie ogranicza konieczność ręcznego wykańczania brzegów po zejściu z pola roboczego.

Wpływ warunków zewnętrznych na trwałość konstrukcji

Ekspozycja gotowego szyldu na wolnym powietrzu całkowicie zmienia podejście do sztywności materiału. Duże obiekty firmowe narażone na silne podmuchy wiatru wymagają gęstszego rozmieszczenia punktów podparcia. Prawidłowa praktyka inżynieryjna zakłada lokalizowanie elementów mocujących co 300 do 400 milimetrów. Zbyt rzadkie rozmieszczenie stelaża ukrytego prowadzi do drgań całej płaszczyzny, a ostatecznie do zmęczeniowego pękania okładziny na zagięciach.

Samo tworzywo kompozytowe charakteryzuje się świetną tolerancją na trudne zjawiska atmosferyczne. Zachowuje ono pełną geometrię w ekstremalnym zakresie temperatur od -50°C do +80°C i nie ulega procesowi kredowania pod wpływem długotrwałego promieniowania ultrafioletowego. Właściwości te ujawnią swój pełny potencjał dopiero wtedy, gdy plik konstrukcyjny uwzględni naturalną rozszerzalność cieplną materiału na łączeniach elementów.

Technologiczne przygotowanie dokumentacji obróbczej przesądza o zachowaniu pierwotnego wyglądu reklamy. Przemyślane promienie cięcia, bezpieczne dystanse otworów i dostosowanie grubości bazy do wiatru warunkują stabilność i doskonałą czytelność nośnika z poziomu ulicy przez wiele lat. Eliminacja słabych punktów w pliku wektorowym pozwala w pełni wykorzystać fizyczne możliwości tworzywa i precyzję maszyn numerycznych.
